樓主  發表于: 2010-03-05 10:26

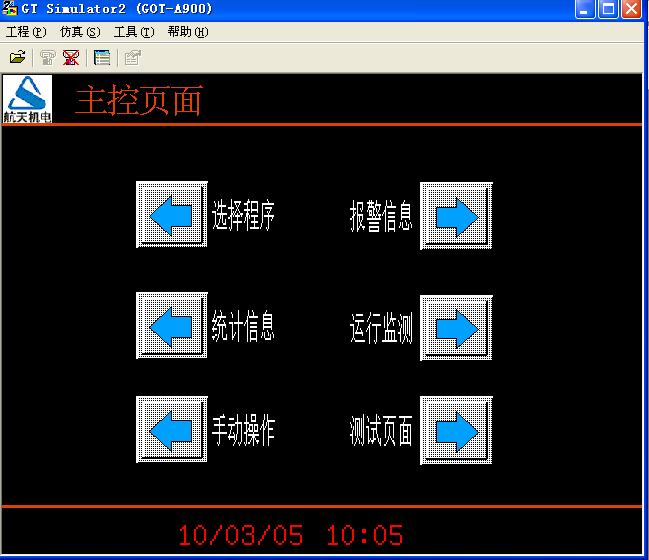

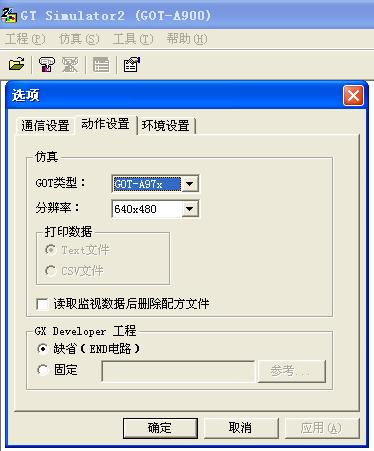

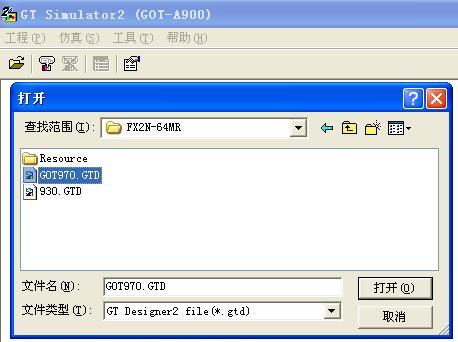

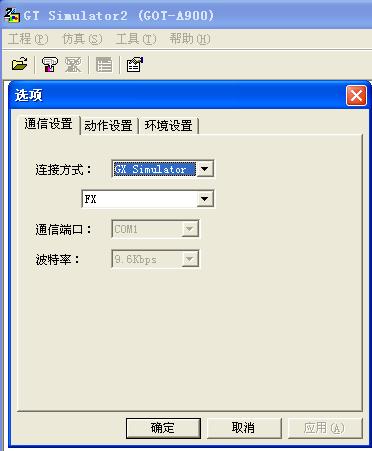

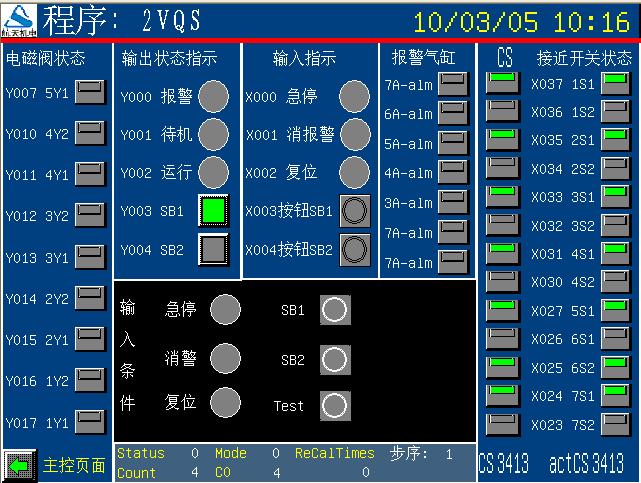

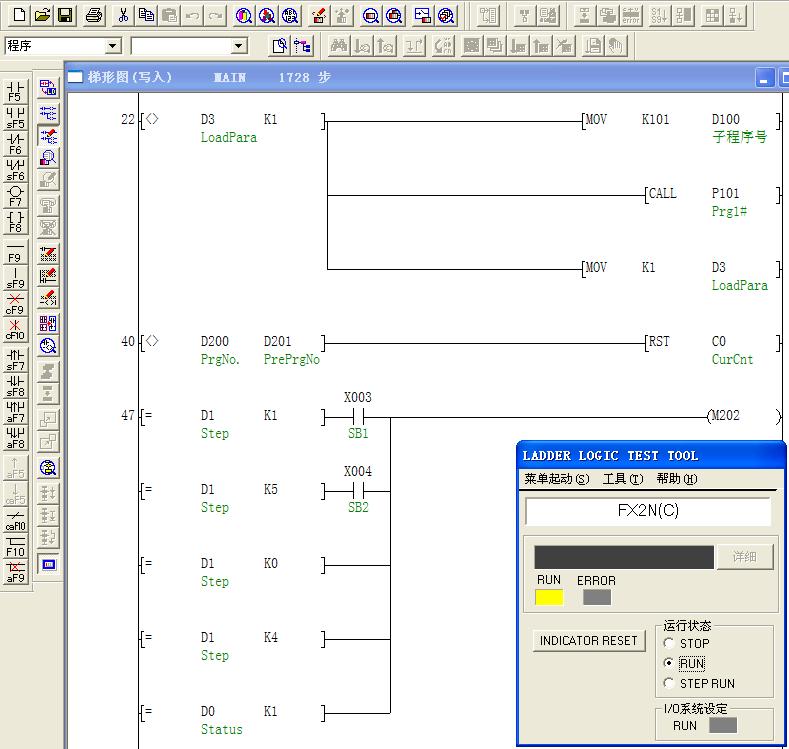

這兩個月以來，因?yàn)殛幉铌?yáng)錯的原因（見http://www.mhxbtsl.cn/read.php?tid=56765&page=2#735188），我開始學起了PLC。很長時間里（自己的感覺，仔細想想應該是從開始學到上周這段時間，可能是因?yàn)樘凹m結”了，所以才會這樣覺得，就是所謂的“萬事開頭難”吧！ ），一直感到PLC程序調試起來很費勁，在Simulator中RUN起來，節拍太太快了，只能看結果，用Step Run又太慢，雖然可以設置斷點，但比起計算機編程工具的斷點調試，節拍卻又慢了許多，而且還不直觀，特別是輸入輸出比較多的情況，尤其是出錯處理段更吃力，當條件變得錯綜復雜的時候，有時候真的不能一目了然的搞清當前程序中各種軟元件的狀態。上周末，因?yàn)楣こ痰男枰胧褂糜|摸屏，這一周以來就一直在學習這方面的東西，在嘗試的過程中發現，使用GT Designer做一個測試面板（可以選擇一個分辨率高一點的型號，反正是“免費”的，分辨率高可以在同一屏上放置更多的觀察對象），然后用GX Simulator +GT Simulator來跑，就清晰多了，下面是我做的一個測試面板，供大家參考。（工控人家園的達人們也許早就駕輕就熟了吧，小弟在此“大言不慚”的“秀一下”，不要吐口水喲�。�









jinsinfo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jinsinfo的 主題 / 回貼
1樓  發表于: 2010-03-05 10:33

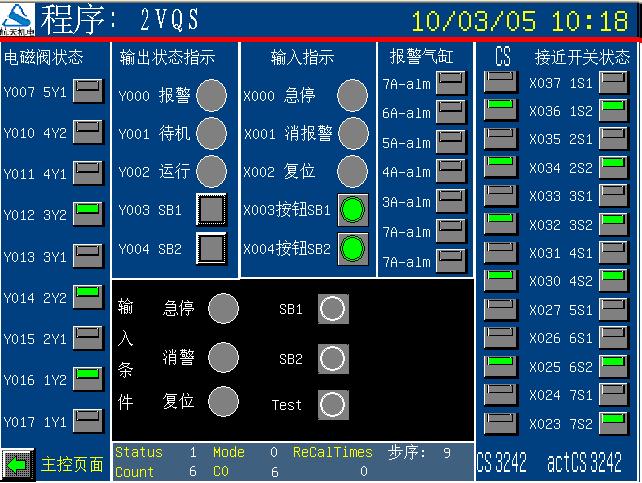

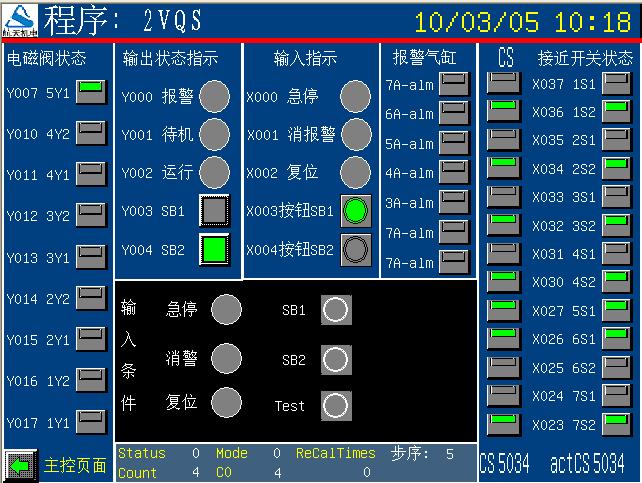

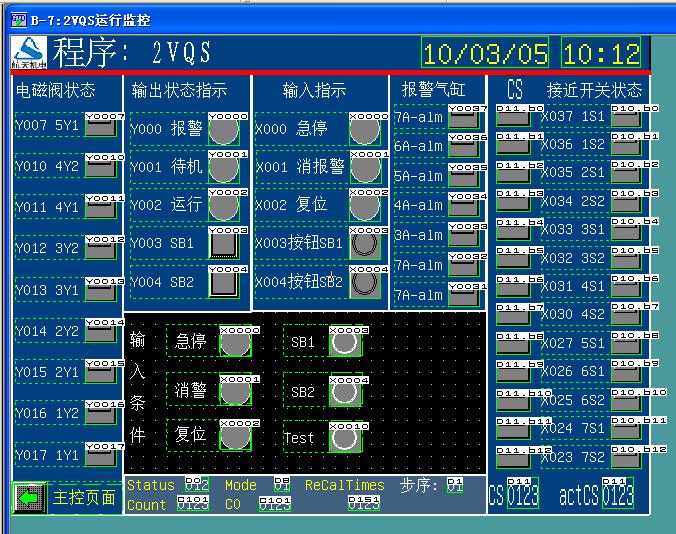

繼續上圖







本帖最近評分記錄：
  • 下載積分:+5(sjm213) 支持原創
    jinsinfo
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jinsinfo的 主題 / 回貼
    2樓  發表于: 2010-03-05 10:42
    更正說明一下：GX Simulator 的Step Run和斷點設置是檢查程序的利器，非常重要，以上的說法只是期望有更好更容易上手更直觀的調試工具（“沒有最好只用更好”嘛，追求無止境），GT Simulator的這種測試面板只是一種輔助手段，更便于在各種人員都參加討論的會議上做演示和講解說明，調試程序還是離不開Step Run和斷點設置的。
    oyiwiw
    級別: 略有小成
    精華主題: 0
    發帖數量: 113 個
    工控威望: 267 點
    下載積分: 555 分
    在線時間: 81(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-06-03
    查看oyiwiw的 主題 / 回貼
    3樓  發表于: 2010-03-06 02:51
    兄弟，HMI是不允許做急停按鈕的，畫面是做得不錯！
    jinsinfo
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jinsinfo的 主題 / 回貼
    4樓  發表于: 2010-03-07 23:05
    引用
    引用第3樓oyiwiw于2010-03-06 02:51發表的  :
    兄弟，HMI是不允許做急停按鈕的，畫面是做得不錯！


    長知識了。小弟半路出家，還不知道有這樣的規范。
    rockyhuo
    專業制造全伺服高速衛生巾機器
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1610 個
    工控威望: 1929 點
    下載積分: 4459 分
    在線時間: 439(小時)
    注冊時間: 2008-07-14
    最后登錄: 2025-05-10
    查看rockyhuo的 主題 / 回貼
    5樓  發表于: 2010-03-08 00:52
    我也在學，太多東西要學，可是工作上也太多東西要處理，現在才知道24小時是不夠用的�。。。。�
    HMI設計的畫面比我強��！
    變頻器中心放卷，可以穩定達到280M/分鐘線速度.
    全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
    QQ:84818626
    電話:18923140420
    jinsinfo
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jinsinfo的 主題 / 回貼
    6樓  發表于: 2010-03-08 10:04
    引用
    引用第5樓rockyhuo于2010-03-08 00:52發表的  :
    ......現在才知道24小時是不夠用的！�。。�！ .......


    深有同感！
    licx66
    級別: 略有小成
    精華主題: 0
    發帖數量: 216 個
    工控威望: 351 點
    下載積分: 3318 分
    在線時間: 150(小時)
    注冊時間: 2011-03-21
    最后登錄: 2022-04-26
    查看licx66的 主題 / 回貼
    7樓  發表于: 2011-04-20 15:18
    長見識了
    lsp2070
    級別: 略有小成
    精華主題: 0
    發帖數量: 57 個
    工控威望: 212 點
    下載積分: 2487 分
    在線時間: 17(小時)
    注冊時間: 2008-02-29
    最后登錄: 2022-10-25
    查看lsp2070的 主題 / 回貼
    8樓  發表于: 2011-04-21 18:34
    學習學習再學習
